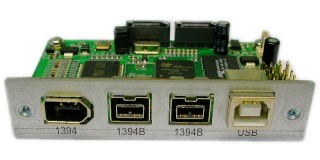

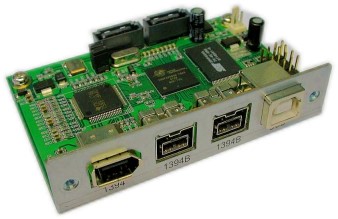

PCBA, Adapter, SATA-1394/1394B/USB2.0/eSATA



輸入電源：直流電(DC) 5V

USB2.0 1個USB B Type連接器

USB2.0傳輸速率High Speed (480 Mbit) And Full Speed (12 Mbit)

Fire Wire (1394)Port：二個Bilingual-9pin( IEEE 1394b )，一個6pin( IEEE 1394a )

Fire Wire傳輸速率：100/200/400/800 Mbps

SATA Port：2個7pin SATA連接器

SATA傳輸速率：150Mbytes/s

SCSI 50pin 支架(適合一般標準SCSI Enclosure)

Top

• 功能1

PC板接2個SATA硬碟，對外輸出介面可接USB2.0/Fire Wire800/Fire Wire400

可把2個相同容量的硬碟合併成1個大容量的硬碟，也可以接2個相同容量的硬碟備份(Mirroring)

硬體控制磁碟陣列RAID

• RAID 0 (Striping)：two disks with same capacity.

• RAID 1 (Mirroring)：two disks with same capacity.

• Disk Spanning：two disks with different capacity.



• 功能2

  PC板接1個SATA硬碟另1個7pinSATA連接器可配合線材組轉成ESATA介面，對外輸出介面可接

  USB2.0/Fire Wire800/Fire Wire400/eSATA讓儲存裝置使用更方便.

  Top





目前測試500G的硬碟沒問題，測試硬碟的廠牌有WD、HITACHI、SEAGATE.

Top





84mm(W) * 53.4mm(D) * 15mm(H)

Top



主機板要有USB Port(1.1 or 2.0)或是有USB Host card才可使用.

FireWire Port：須要有1394a or 1394b host card才可使用.

ESATA Port：電腦須要有ESATA host card才可使用.

以上三種介面只要電腦有其中一項介面就可使用這片轉接卡.

Top





WindowsME/2000/XP/2003；MacOS 9.1 or higher； Linux

USB和FireWire不用安裝驅動程式Windows ME, 2000, XP, 2003, Mac OS and Linux.

使用ESATA須要安裝ESATA host card安裝程式，由程式來控制存儲裝置.
